기본 조작 방법

[KIO/oneKIO/INFOS] 기본 조작 방법 - 런처 및 메뉴 안내

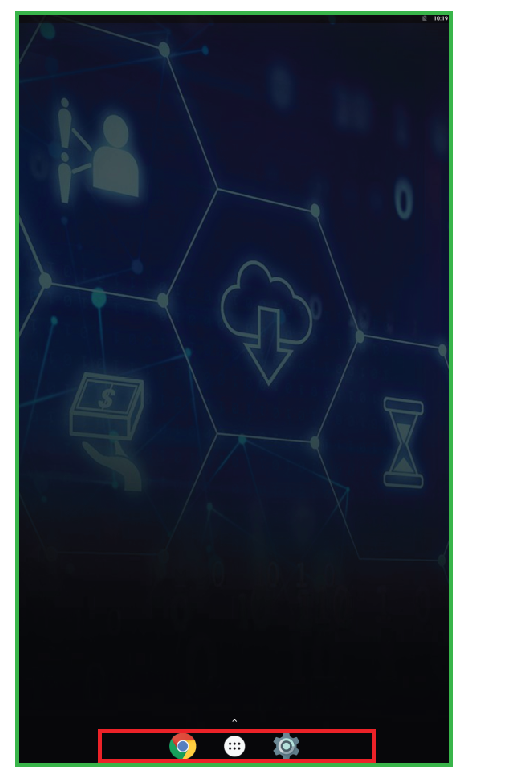

런처 화면 및 퀵 메뉴

※화면 비율은 제품 설정에 따라 다를 수 있습니다.

표시	이름	설
	배경화면	원하는 애플리케이션을 추가 배치 할 수 있습니다.
	퀵 메뉴	원하는 애플리케이션을 추가하여 빠른 실행을 할 수 있습니다.
	CHROME	크롬 브라우저(인터넷)을 활용하여 검색 할 수 있습니다.
	APP	제품에 설치된 모든 애플리케이션을 보여줍니다.
	SETTING	제품의 모든 환경설정을 관리 할 수 있습니다.

기본 어플리케이션 안내

아이콘	어플 명	설명
	갤러리	기기 내 모든 사진 파일을 감상 및 관리할 수 있다.
	계산기	계산기 어플리케이션입니다.
	다운로드	이미지, 동영상, 오디오, 최근 다운로드 등 파일들을 확인할 수 있습니다.
	시계	기기의 시간, 알림, 스톱워치 등을 설정/사용할 수 있습니다.
	뮤직	내부에 저장된 음악파일을 감상 또는 관리할 수 있습니다.
	Power Manager	Real Time Control 시스템으로 전원을 제어할 수 있습니다. 해당 시스템을 활용해 자동 전원 on/off 등을 구성하는 것이 가능합니다.
	캘린더	제품을 통해 스케쥴 관리를 할 수 있습니다.
	Apkinstaller	APK 파일 설치 시 사용하는 어플리케이션입니다.
	Explorer	내부 저장소와 외부 저장매체에 저장된 파일을 관리할 수 있습니다.
	Play 스토어	안드로이드 마켓의 유 / 무료 어플리케이션을 다운로드 설치 후 사용 할 수 있습니다. (단, 하드웨어 특성으로 인한 호환 불가 앱이 있을 수 있습니다)
	VIDEO	저장된 비디오를 감상 또는 관리할 수 있습니다.

제품별 기능 및 스펙

[INFOS 시리즈/Settop Box] 제품별 소비전력

INFOS Duple 시리즈

INFOS Duple 시리즈
- 10인치: 9~10 W
- 13인치: 11~12 W
- 15인치: 10~11 W
- 21인치: 25~26 W
- 24인치: 25~26 W
- 32인치: 42~43 W
- 43인치: 65~70 W

SetTop 제품
- RT4X PRO2: 4~5 W
- RT6X PRO: 4~5 W
- U4X+CM BT: 4~5 W

제품별 기능 및 스펙

[oneKIO] 제품 기능/스펙

제품 스펙 및 기능

제품 사양
(OneKiO AK-215T)

Screen Panel

LCD Panel (1080 x 1920)

350 CD(up to 450)

INCH

21.5 Inch

화면 출력 방식

LVDS

터치 동작 방식

정전기식

내장 스피커

8Ω / 3W

전원

12V 7A (AC 220V)

후면 버튼

전원

크기

Desk only

W500X H750 X D330mm (카메라 미포함)

Stand
결합시

W500X H1640 X D330mm (카메라 미포함)

W500X H800 X D330mm (카메라 포함)

W500X H1690 X D330mm (카메라 포함)

옵션

QR리더기

인식코드: QR코드, 데이터 매트릭스, PDF417, Aztec등

프린터

용지 너비: 79.5+-0.5mm

통신 인터페이스: RS232

인쇄 문자: ASCII/GB18030/ 다국어 문자

듀얼카메라

연결인터페이스 USB 2.0

센서

연결 인터페이스: GPIO

해상도: RGB 1920x1080, IR 1920x1080

빈응 지연: 5초(5~300초까지 조절 가능)

Bezel 크기

상하좌우 21(mm)

소비전력

28W

무게

DESK - 13KG / DESK +STAMD 37.5KG

메인보드
(Board)

Chipset

RK3288 Quad-Core

Android OS 7.1 Nougat

CPU

Quad-core Cortex-A17 up to 1.8Ghz

GPU

Mail-T764 GPU, Supports OpenGL ES 1.1 and 2.0

High performance dedicated 2D processor

RAM

DDR3 RAM 2GB (4G optional)

Flash

EMMC 5.0 16G (32G optional)

Ethernet

10/100/GIGA Ethernet LAN - RJ45

Audio

3.5mm Audio output / 미국식 4극단자

HDMI out

HDMI Up to 2.0

HDMI 2.0 for 4K@60Hz

TF 메모리

256GB 지원

OTG

Android Debug Port

Wi-Fi

2.4Ghz / 5.8Ghz

BlueTooth

4.0 지원

USB

USB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능

2.0 / 2port / FAT32, NTFS, exFAT 지원

단자
(Connector)

GPIO

GPIO A0, A1, A2, KEY, GND

SPK

내장 스피커 단자

MIC

내장 마이크 단자

LVDS

화면출력 방식 3.3V, 5V, 12V 지원

EDP

화면출력 방식 3.3V, 5V, 12V 지원

RS485

통신 포트 : /dev/ttyS1

RS232

통신 포트 : /dev/ttyS3, /dev/ttyS4

USB

4Pin Type 3port

DC IN

12V

POE

Ethernet을 이용한 전원 공급

LED

RED, GREEN, BLUE

리모컨 수신

기능
(Function)

Resolution

Support RGB/Dual LVDS/Dual MIPI-DSI/eDP interface, up to 3840*2160 resolution

Multi-media

4K H265/H264 video decoders

1080P other video decoders (VC-1, MPEG-1/2/4, VP8)

1080P video encoder for H.264 and VP8

Video post processor: de-interlace, de-noise, enhancement for edge/detail/color

Video Files

MKV, WMV, VC-1, SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM

Video Codec

4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding

(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265

Audio Files

WMA, FLAC, MP3, OGG, WAV

Image Files

JPG, JPEG, MJPEG, PNG, GIF

Video Bitrate

20,000 Kbps 이하

rooting

root, unroot 펌웨어 선택 가능

RTC

Real Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능

화면 회전기능

0, 90, 180, 270 설정 가능

자동 로그 캐치

시스템 로그 저장 기능

ShopVodLite 기능

기본 내장된 광고용 솔루션

WOL 기능

wake on lan, 네트워크를 이용한 원격 부팅 기능

ADB 기능

유선 - OTG 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능

플랫폼 키 제공

플랫폼 키를 이용한 시스템 권한 사용가능

지원 언어

한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어

제품별 기능 및 스펙

[INFOS DUPLE] 제품 기능/스펙

제품 기능/스펙

* 이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파 간섭의 우려가 있습니다.

모델

A1010T

A1330T

A1560T

A2150T

A2400T

A3200T

인치

10”

13”

15”

21”

24”

32”

밝기

350 CD

300 CD

350 CD

450 CD

350 CD

전원

12V 3A DC

12V 5A DC

크기(WxHxDmm)

260 x 178 x25

330 x 208 x 27

382 x 242 x 27

539 x332 x 40

595 x 365 x 40

763 x 457 x 44

출력 해상도

1280 x 800p

1080P multi video decode, 최대 1920 x 1080p(Full HD)

공통사항

CPU

Quad-Core Cortex-A17 up to 1.8GHz

GPU

Mali-T764 GPU, Supports OpenGLES 1.1 and 2.0, 3.1

메모리 (RAM / FLASH)

DDR3 RAM 2GB (4G optional) / 16GB (32G optional)

그래픽

4K H.264 and 10bits H.265 video decode,

HDMI 버전

HDMI 1.3 / 1.4 / 2.0 지원

Android OS 7.1 Nougat

USB

2.0 / 2port

WIFI

WIFI 2.4Ghz / 5.8Ghz

블루투스

블루투스 4.0 지원

리모컨

전원 IR 리모컨

입/출력 단자

입력 단자

USB 2.0 / 2port

출력 단자

HDMI (영상/음성 통합)

Micro SD(TF) 메모리 확장 슬롯

3.5mm for audio output

유선 랜 10/100/GIGA

무선 신호

와이파이 수신 지원(2.4Ghz / 5.8Ghz)

High-Speed eMMC extension interface

IR 리모컨 수신

전원 입력 (DC)

지원 콘텐츠

영상 지원

MKV, WMV, VC-1 SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM, REAL VIDEO 8/9/10,
영상 최대 해상도 1080P, 3D decoding, BD / SBS / TAB / FP 지원

영상 코덱

4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding

(WMV, MPEG-1/2/4, VP9, H.264, H.265), 1080P video coding, supports H.264/H.265

오디오 지원

WMA, FLAC, MP3, OGG, WAV,

이미지 지원

JPG, JPEG, MJPEG, PNG, GIF

지원 언어

한국어

제품별 기능 및 스펙

[Smart Touch View] 제품 기능/스펙

제품 기능/스펙

* 이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파 간섭의 우려가 있습니다.

모델

A1010T

A1330T

A1560T

A2150T

A2400T

A3200T

인치

10”

13”

15”

21”

24”

32”

밝기

350 CD

300 CD

350 CD

450 CD

350 CD

전원

12V 3A DC

12V 5A DC

크기(WxHxDmm)

260 x 178 x25

330 x 208 x 27

382 x 242 x 27

539 x332 x 40

595 x 365 x 40

763 x 457 x 44

출력 해상도

1280 x 800p

1080P multi video decode, 최대 1920 x 1080p(Full HD)

공통사항

CPU

Quad-Core Cortex-A17 up to 1.8GHz

GPU

Mali-T764 GPU, Supports OpenGLES 1.1 and 2.0, 3.1

메모리 (RAM / FLASH)

DDR3 RAM 2GB (4G optional) / 16GB (32G optional)

그래픽

4K H.264 and 10bits H.265 video decode,

HDMI 버전

HDMI 1.3 / 1.4 / 2.0 지원

Android OS 7.1 Nougat

USB

2.0 / 2port

WIFI

WIFI 2.4Ghz / 5.8Ghz

블루투스

블루투스 4.0 지원

리모컨

전원 IR 리모컨

입/출력 단자

입력 단자

USB 2.0 / 2port

출력 단자

HDMI (영상/음성 통합)

Micro SD(TF) 메모리 확장 슬롯

3.5mm for audio output

유선 랜 10/100/GIGA

무선 신호

와이파이 수신 지원(2.4Ghz / 5.8Ghz)

High-Speed eMMC extension interface

IR 리모컨 수신

전원 입력 (DC)

지원 콘텐츠

영상 지원

MKV, WMV, VC-1 SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM, REAL VIDEO 8/9/10,
영상 최대 해상도 1080P, 3D decoding, BD / SBS / TAB / FP 지원

영상 코덱

4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding

(WMV, MPEG-1/2/4, VP9, H.264, H.265), 1080P video coding, supports H.264/H.265

오디오 지원

WMA, FLAC, MP3, OGG, WAV,

이미지 지원

JPG, JPEG, MJPEG, PNG, GIF

지원 언어

한국어

제품별 기능 및 스펙

[Smart Touch View] 기본 조작 방법 - 전원 제어 방법/실행 앱 목록 확인 및 모든 실행 앱 종료 방법 안내

전원 제어 방법

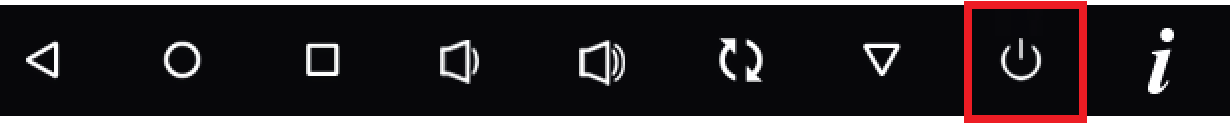

1. 하단 소프트키에 있는 전원 버튼을 누릅니다.

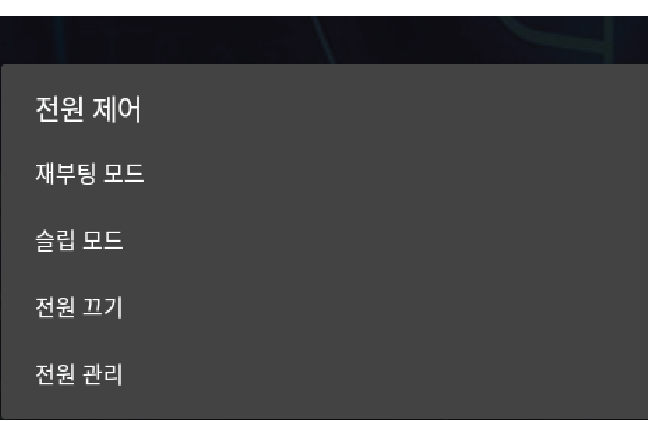

2. 필요한 모드를 선택합니다.
  이름
  설명
  재부팅 모드
  디바이스를 재부팅합니다.
  슬립 모드 디바이스를 슬립모드로 전환하며 화면을 끄는 기능입니다.
  전원 끄기 디바이스 전원을 끕니다.

실행 앱 목록 확인 및 모든 실행 앱 종료 방법
스마트 터치뷰 앱 버전에 따라서 작동하지 않을 수 있습니다.

제품별 기능 및 스펙

[Smart Touch View] 기본 조작 방법 - 리모컨 기능 안내

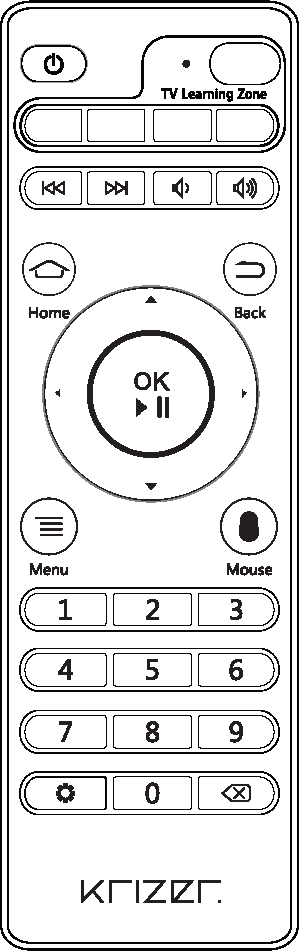

리모컨 기능 안내

키	이름	설명
	전원 버튼	1. 짧게 누르면 슬립 모드로 전환 2. 길게 누르면 전원 OFF
	FN버튼	TV리모컨의 버튼을 복사하는 기능
	이전 버튼	이전 파일 재생
	다음 버튼	이전 파일 재생
	볼륨 다운 버튼	재생되는 음원의 소리를 줄임
	볼륨 업 버튼	재생되는 음원의 소리를 높임
	홈 버튼	초기 메인 화면으로 이동
	뒤로 가기 버튼	메뉴 및 기능 등 이전으로 이동
	방향 버튼 OK 버튼	방향버튼 : 버튼을 누르면 이동 OK 버튼 : 아이콘 및 파일을 선택한 후 버튼을 누르면 실행
	메뉴 버튼	메뉴로 이동
	마우스 버튼	마우스 모드 on/off 조절
	숫자 버튼	숫자 입력
	TV Leaming	해당 기능은 하단에서 정확한 사용 방법을 확인하실 수 있습니다.

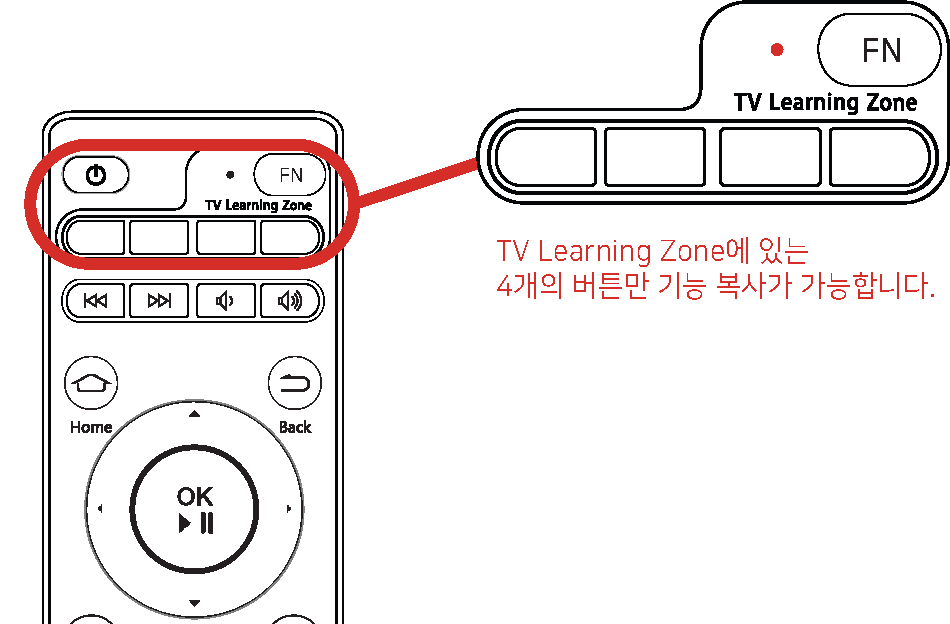

TV Leaming 모드 방법(TV 리모컨 기능 복사)

1) 리모컨 우측 상단의 FN버튼을 3~4초 누르면 버튼이 빨간색으로 점등됩니다.

2) 리모컨의 4개의 버튼 중 복사를 원하는 버튼을 눌러주면 FN버튼이 점멸됩니다.

3) KIO AK 43,55 리모컨과 원하는 기능이 탑재된 리모컨을 서로 마주보게 하고 복사를 원하는 기능의 버튼을 여러 번 눌러줍니다.

4) 원하는 기능이 복사가 완료되면 FN버튼이 지속적으로 점등됩니다.

5) FN버튼을 한번 더 누르면 다시 점멸되며 이어서 리모컨 기능 복사가 가능합니다.

(원하지 않으면 점멸되는 상태에서 FN버튼을 한번 더 눌러주면 LED가 소등됩니다.

제품별 기능 및 스펙

[MinicubeX10] 제품 기능/스펙

제품 기능 및 스펙

제품 사양 (MINICUBE X10)	화면 출력 방식	HDMI
	전원	DC 5V 2A
	버튼	전원 ON & OFF 스위치
	크기	91mm(W) * 91mm (D) * 17mm (H)
	소비전력	4~5W
	무게	제품: 0.2KG / 패키지포함: 0.4KG
메인보드 (Board)	Chipset	RK3229 Quad-Core
	OS	Android 5.1 LOLLIPOP
	CPU	Quad-core Cortex-A7mp
	GPU	Penta-core ARM Mali-400
		Supoort OpenGl ES1.1 /2.0 /3.0, openVG1.1, OpenCL
	Display	Up to 3840 * 2160 display resolution (Hardware)
		4k * 2k@30fps HDMI 2.0
	RAM	DDR3 RAM 1GB
	Flash	8G (16G optional) (+TF SLOT: Up to 256GB)
	Ethernet	10/100 Ethernet LAN - RJ45
	Input Slot	TF slot (Up to 256GB)
		USB 2.0 * 2EA
		OTA * 1ea
	Output Slot	Audio
		HDMI 2.0
	Wi-Fi	2.4Ghz
	BlueTooth	4
	USB	USB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
		2.0 / 4port / FAT, FAT32, NTFS 지원
단자 (Connector)	LED	RED, GREEN, BLUE 전원 ON(BLUE) & OFF(RED) 표시
	IR	리모컨 수신
기능 (Function)	Multi-media	4k * 2k H.264 / H.265 (10-bit) video decoder
		1080p H.263 Video encoder
		image enhancement processor
	Video Files	MKV, MOV(H.265), MP4, AVI, WMV, MPEG, VOB, TS/TP, MTS, M4V, MPG, RM, RMVB
	Video Codec	4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding
		(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265
	Audio Files	MP3, WMA, OGG, AC3, FLAC, WAV
	Image Files	JPG, JPEG, BMP, PNG, GIF
	Video Bitrate	8,000 Kbps 이하
	rooting	root, unroot 펌웨어 선택 가능
	RTC	Real Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
	화면 회전기능	0, 90, 180, 270 설정 가능
	자동 로그 캐치	시스템 로그 저장 기능
	ShopVodLite 기능	기본 내장된 광고용 솔루션
	ADB 기능	유선 - USB Port2 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
	플랫폼 키 제공	플랫폼 키를 이용한 시스템 권한 사용가능
	지원 언어	한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어

제품별 기능 및 스펙

[U4X] 제품 기능/스펙

제품 기능/스펙

제품 사양 (U4X+CM BT)	화면 출력 방식	HDMI, AV
	전원	DC 5V 2A
	버튼	전원 ON & OFF 스위치
	크기	99mm(W) * 99mm (D) * 26mm (H)
	소비전력	4~5W
	무게	제품: 0.2KG / 패키지포함: 0.5KG
메인보드 (Board)	Chipset	RK3229 Quad-Core
	OS	Android 5.1 LOLLIPOP
	CPU	Quad-core Cortex-A7mp
	GPU	Penta-core ARM Mali-400
		Supoort OpenGl ES1.1 /2.0 /3.0, openVG1.1, OpenCL
	Display	Up to 3840 * 2160 display resolution (Hardware)
		4k * 2k@30fps HDMI 2.0
	RAM	DDR3 RAM 2GB
	Flash	8G (16G optional) (+TF SLOT: Up to 256GB)
	Ethernet	10/100 Ethernet LAN - RJ45
	Input Slot	TF slot (Up to 256GB)
		USB 2.0 * 4EA
		OTA * 1ea
	Output Slot	AV (Analog Video & Audio)
		HDMI 2.0
		Optical Audio
	Wi-Fi	2.4Ghz
	BlueTooth	4.0
	USB	USB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
		2.0 / 4port / FAT, FAT32, NTFS 지원
단자 (Connector)	LED	RED, GREEN, BLUE 전원 ON(BLUE) & OFF(RED) 표시
	IR	리모컨 수신
기능 (Function)	Multi-media	4k * 2k H.264 / H.265 (10-bit) video decoder
		1080p H.263 Video encoder
		image enhancement processor
	Video Files	MKV, MOV(H.265), MP4, AVI, WMV, MPEG, VOB, TS/TP, MTS, M4V, MPG, RM, RMVB
	Video Codec	4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding
		(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265
	Audio Files	MP3, WMA, OGG, AC3, FLAC, WAV
	Image Files	JPG, JPEG, BMP, PNG, GIF
	Video Bitrate	8,000 Kbps 이하
	rooting	root, unroot 펌웨어 선택 가능
	RTC	Real Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
	화면 회전기능	0, 90, 180, 270 설정 가능
	자동 로그 캐치	시스템 로그 저장 기능
	ShopVodLite 기능	기본 내장된 광고용 솔루션
	ADB 기능	유선 - USB Port2 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
	플랫폼 키 제공	플랫폼 키를 이용한 시스템 권한 사용가능
	지원 언어	한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어

제품별 기능 및 스펙

[RT6X PRO2] 제품 기능/스펙

제품 기능/스펙

제품 사양 (RT6X STB)	화면 출력 방식	HDMI
	전원	DC 12V 2A
	버튼	전원 스위치
	크기	W160 x H115 x D31 (mm)
	소비전력	4~5W
	무게	제품 - 0.3KG, 패키지포함 - 0.7KG
메인보드 (Board)	Chipset	RK3399
	OS	Android OS 8.1 Oreo
	CPU	Dual - Core, Cortex A72 1.8GHz and Quad-core Cortex-A53 1.5GHz
	GPU	ARM Mali -T864 GPU
	RAM	LPDDR3 RAM 4GB
	Flash	EMMC 5.0 32G (64G optional)
	Ethernet	RJ45 - 10/100/GIGA Ethernet LAN
	Audio	3.5mm Audio output / 미국식 4극단자
	HDMI out	HDMI Up to 2.0
		HDMI 2.0 for 4K@60Hz
	TF 메모리	256GB 지원
	OTG	Android Debug Port
	Wi-Fi	2.4Ghz / 5.8Ghz
	WIFI / BlueTooth	IEEE 802.11 a/n/ac, 2.4Ghz, 5Ghz / 5.0 지원
	USB	USB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
		USB 3.0 * 1EA, USB 2.0 * 3 / 4port / Type-c(OTG) / FAT32, NTFS, exFAT 지원
단자 (Connector)	GPIO	GPIO A0, A1, A2, KEY, GND
	SPK	내장 스피커 단자
	MIC	내장 마이크 단자
	RS485	통신 포트 : /dev/ttysWK2
	RS232	통신 포트 : /dev/ttysWK0, /dev/ttysWK1
	DC IN	12V
	POE	Ethernet을 이용한 전원 공급
	LED	RED, GREEN, BLUE
	IR	리모컨 수신
기능 (Function)	Resolution	Support RGB/Dual LVDS/Dual MIPI-DSI/eDP interface, up to 3840*2160 resolution
	Multi-media	4K H265/H264 video decoders
		1080P other video decoders (VC-1, MPEG-1/2/4, VP8)
		1080P video encoder for H.264 and VP8
		Video post processor: de-interlace, de-noise, enhancement for edge/detail/color
	Video Files	MKV, WMV, VC-1, SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM
	Video Codec	4K VP9 and 4K 10bits H265 / H264 video decoding, up to 60fps, 1080P multi-format video decoding
		(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265
	Audio Files	WMA, FLAC, MP3, OGG, WAV
	Image Files	JPG, JPEG, MJPEG, PNG, GIF
	Video Bitrate	20,000 Kbps 이하
	rooting	root, unroot 펌웨어 선택 가능
	RTC	Real Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
	화면 회전기능	0, 90, 180, 270 설정 가능
	자동 로그 캐치	시스템 로그 저장 기능
	ShopVodLite 기능	기본 내장된 광고용 솔루션
	WOL 기능	wake on lan, 네트워크를 이용한 원격 부팅 기능
	ADB 기능	유선 - OTG 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
	플랫폼 키 제공	플랫폼 키를 이용한 시스템 권한 사용가능
	지원 언어	한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어

이름	설명
재부팅 모드	디바이스를 재부팅합니다.
슬립 모드	디바이스를 슬립모드로 전환하며 화면을 끄는 기능입니다.
전원 끄기	디바이스 전원을 끕니다.
