  • 제품 기능/스펙
제품 사양
(RT4X STB)		화면 출력 방식HDMI
전원DC 12V 2A
버튼전원 스위치
크기W160 x H115 x D31 (mm)
소비전력4~5W
무게제품 - 0.3KG, 패키지포함 - 0.7KG
메인보드
(Board)		ChipsetRK3288 Quad-Core
OSAndroid OS 7.1 Nougat
CPUQuad-core Cortex-A17 up to 1.8Ghz
GPUMail-T764 GPU, Supports OpenGL ES 1.1 and 2.0
High performance dedicated 2D processor
RAMDDR3 RAM 2GB (4G optional)
FlashEMMC 5.0 16G (32G optional)
Ethernet10/100/GIGA Ethernet LAN - RJ45, WOL(Wake on lan)
Audio3.5mm Audio output / 미국식 4극단자
HDMI outHDMI Up to 2.0
HDMI 2.0 for 4K@60Hz
TF 메모리256GB 지원
OTGAndroid Debug Port
Wi-Fi2.4Ghz / 5.8Ghz
BlueTooth4.0 지원
USBUSB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
2.0 / 2port / FAT32, NTFS, exFAT 지원
단자
(Connector)		GPIOGPIO A0, A1, A2, KEY, GND
SPK내장 스피커 단자
MIC내장 마이크 단자
RS485통신 포트 : /dev/ttyS1
RS232통신 포트 : /dev/ttyS3, /dev/ttyS4
DC IN12V
POEEthernet을 이용한 전원 공급
LEDRED, GREEN, BLUE
IR리모컨 수신
기능
(Function)		ResolutionSupport RGB/Dual LVDS/Dual MIPI-DSI/eDP interface, up to 3840*2160 resolution
Multi-media4K H265/H264 video decoders
1080P other video decoders (VC-1, MPEG-1/2/4, VP8)
1080P video encoder for H.264 and VP8
Video post processor: de-interlace, de-noise, enhancement for edge/detail/color
Video FilesMKV, WMV, VC-1, SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM
Video Codec4K VP9 and 4K 10bits H265 / H264 video decoding, up to  60fps, 1080P multi-format video decoding
(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265
Audio FilesWMA, FLAC, MP3, OGG, WAV
Image FilesJPG, JPEG, MJPEG, PNG, GIF
Video Bitrate20,000 Kbps 이하
rootingroot, unroot 펌웨어 선택 가능
RTCReal Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
화면 회전기능0, 90, 180, 270 설정 가능
자동 로그 캐치시스템 로그 저장 기능
ShopVodLite 기능기본 내장된 광고용 솔루션
WOL 기능wake on lan, 네트워크를 이용한 원격 부팅 기능
ADB 기능유선 - OTG 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
플랫폼 키 제공플랫폼 키를 이용한 시스템 권한 사용가능
지원 언어한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어
  • 제품 기능/스펙
제품 사양
(RT4X STB)		화면 출력 방식HDMI
전원DC 12V 2A
버튼전원 스위치
크기W160 x H115 x D31 (mm)
소비전력4~5W
무게제품 - 0.3KG, 패키지포함 - 0.7KG
메인보드
(Board)		ChipsetRK3288 Quad-Core
OSAndroid OS 7.1 Nougat
CPUQuad-core Cortex-A17 up to 1.8Ghz
GPUMail-T764 GPU, Supports OpenGL ES 1.1 and 2.0
High performance dedicated 2D processor
RAMDDR3 RAM 2GB (4G optional)
FlashEMMC 5.0 16G (32G optional)
Ethernet10/100/GIGA Ethernet LAN - RJ45, WOL(Wake on lan)
Audio3.5mm Audio output / 미국식 4극단자
HDMI outHDMI Up to 2.0
HDMI 2.0 for 4K@60Hz
TF 메모리256GB 지원
OTGAndroid Debug Port
Wi-Fi2.4Ghz / 5.8Ghz
BlueTooth4.0 지원
USBUSB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
2.0 / 2port / FAT32, NTFS, exFAT 지원
단자
(Connector)		GPIOGPIO A0, A1, A2, KEY, GND
SPK내장 스피커 단자
MIC내장 마이크 단자
RS485통신 포트 : /dev/ttyS1
RS232통신 포트 : /dev/ttyS3, /dev/ttyS4
DC IN12V
POEEthernet을 이용한 전원 공급
LEDRED, GREEN, BLUE
IR리모컨 수신
기능
(Function)		ResolutionSupport RGB/Dual LVDS/Dual MIPI-DSI/eDP interface, up to 3840*2160 resolution
Multi-media4K H265/H264 video decoders
1080P other video decoders (VC-1, MPEG-1/2/4, VP8)
1080P video encoder for H.264 and VP8
Video post processor: de-interlace, de-noise, enhancement for edge/detail/color
Video FilesMKV, WMV, VC-1, SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM
Video Codec4K VP9 and 4K 10bits H265 / H264 video decoding, up to  60fps, 1080P multi-format video decoding
(WMV, MPEG-1/2/4, VP9, H265, H264) 1080P video coding, supports H264/H265
Audio FilesWMA, FLAC, MP3, OGG, WAV
Image FilesJPG, JPEG, MJPEG, PNG, GIF
Video Bitrate20,000 Kbps 이하
rootingroot, unroot 펌웨어 선택 가능
RTCReal Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
화면 회전기능0, 90, 180, 270 설정 가능
자동 로그 캐치시스템 로그 저장 기능
ShopVodLite 기능기본 내장된 광고용 솔루션
WOL 기능wake on lan, 네트워크를 이용한 원격 부팅 기능
ADB 기능유선 - OTG 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
플랫폼 키 제공플랫폼 키를 이용한 시스템 권한 사용가능
지원 언어한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어


  • 리모컨 기능 안내




키

이름

설명


전원 버튼

1. 짧게 누르면 슬립 모드로 전환

2. 길게 누르면 전원 OFF


FN버튼

TV리모컨의 버튼을 복사하는 기능


이전 버튼

이전 파일 재생


다음 버튼

이전 파일 재생


볼륨 다운 버튼

재생되는 음원의 소리를 줄임


볼륨 업 버튼

재생되는 음원의 소리를 높임


홈 버튼

초기 메인 화면으로 이동


뒤로 가기 버튼

메뉴 및 기능 등 이전으로 이동


방향 버튼
OK 버튼

방향버튼 : 버튼을 누르면 이동

OK 버튼 : 아이콘 및 파일을 선택한 후 버튼을 누르면 실행


메뉴 버튼

메뉴로 이동



마우스 버튼

마우스 모드 on/off 조절

숫자 버튼

숫자 입력

 TV Leaming

해당 기능은 하단에서 정확한 사용 방법을 확인하실 수 있습니다.

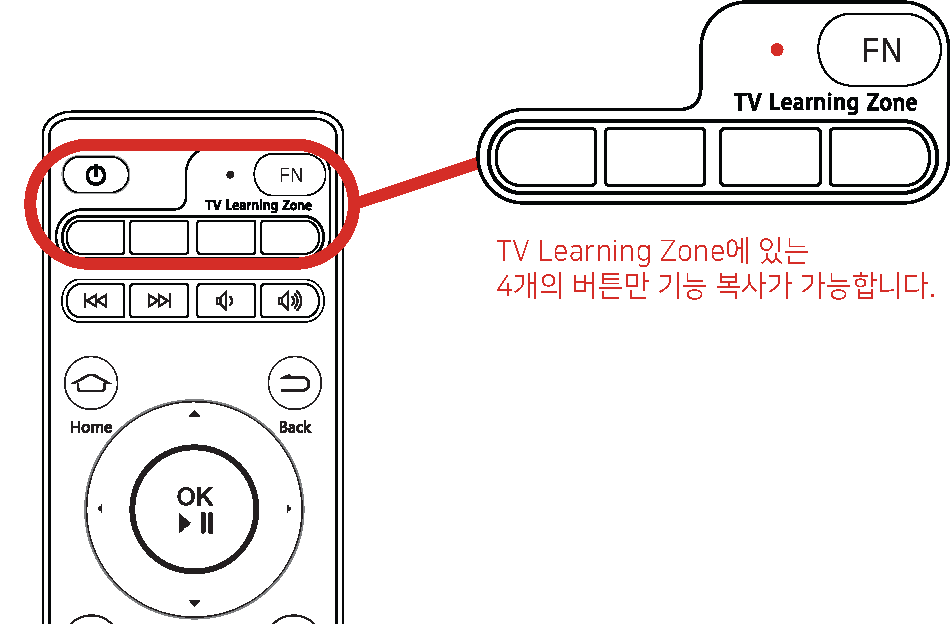

  • TV Leaming 모드 방법(TV 리모컨 기능 복사)



1) 리모컨 우측 상단의 FN버튼을 3~4초 누르면 버튼이 빨간색으로 점등됩니다.

2) 리모컨의 4개의 버튼 중 복사를 원하는 버튼을 눌러주면 FN버튼이 점멸됩니다.

3) KIO AK 43,55 리모컨과 원하는 기능이 탑재된 리모컨을 서로 마주보게 하고 복사를 원하는 기능의 버튼을 여러 번 눌러줍니다.

4) 원하는 기능이 복사가 완료되면 FN버튼이 지속적으로 점등됩니다.

5) FN버튼을 한번 더 누르면 다시 점멸되며 이어서 리모컨 기능 복사가 가능합니다.

    (원하지 않으면 점멸되는 상태에서 FN버튼을 한번 더 눌러주면 LED가 소등됩니다.

  • 제품 기능
d119b95c11be9.png		641319cb3d583.png
광택 강화 유리이동이 편리한
안전 캐스터		1080*1920
FHD해상도		RK3288 CPU
ANDROID OS
IPS패널로
선명한 시야각		내장메모리
12GB		USB 메모리
컨텐츠 광고		순환형
방열 구조
43인치
(107.5cm)		55인치
(138cm)		간편한 전용 리모컨분할형
광고 콘텐츠
Shopvod LITE 프리미엄
광고솔루션 탑재		RTC(ON/OFF)
스케줄링		터치 스크린
(KiO AK-ST Series)		멀티 터치
(KiO AK-ST Series)


  • 제품 스펙
제품 사양
(KIO AK-43S_55S)		Screen PanelLCD Panel (1080 x 1920)
CD350CD (up to 450cd)
INCH43 Inch / 55 Inch
화면 출력 방식LVDS
터치 동작 방식정전기식
내장 스피커8Ω / 5W
전원220V 60hz
크기43inch: W1780 x H602 x D450mm
55inch: W1880 x H757 x D450mm
Bezel 크기43inch: 상 81(mm) 하 715(mm) 좌우 37(mm)
55inch: 상 83(mm), 하 54.5(mm), 좌우 40(mm)
소비전력43inch: 73~75W
55inch: 100~105W
무게43inch: 37.5kg
55inch: 53kg
메인보드
(Board)		ChipsetRK3288 Quad-Core
OSAndroid OS 7.1 Nougat
CPUQuad-core Cortex-A17 up to 1.8Ghz
GPUMail-T764 GPU, Supports OpenGL ES 1.1 and 2.0
High performance dedicated 2D processor
RAMDDR3 RAM 2GB (4G optional)
FlashEMMC 16G (32G optional)
Ethernet10/100/GIGA Ethernet LAN - RJ45
Audio3.5mm Audio output / 미국식 4극단자
HDMI outHDMI 1.3 / 1.4 / 2.0
HDMI 2.0 for 4K@60Hz
Micro SD slot256GB 지원
OTGAndroid Debug Port
Wi-Fi2.4Ghz / 5.8Ghz
BlueTooth4.0 지원
USBUSB 타입의 카메라, 키보드, 마우스 등 외부장비 사용가능
2.0 / 2port / FAT32, NTFS, exFAT 지원
단자
(Connector)		GPIOGPIO A0, A1, A2, KEY, GND
SPK내장 스피커 단자
MIC내장 마이크 단자
LVDS화면출력 방식 3.3V, 5V, 12V 지원
EDP화면출력 방식 3.3V, 5V, 12V 지원
RS485통신 포트 : /dev/ttyS1
RS232통신 포트 : /dev/ttyS3, /dev/ttyS4
USB4Pin Type 3port
DC IN12V
POEEthernet을 이용한 전원 공급
LEDRED, GREEN, BLUE
IR리모컨 수신
기능
(Function)		Resolution Support RGB/Dual LVDS/Dual MIPI-DSI/eDP interface, up to 3840*2160 resolution
Multi-mediaSupports UHD 4K 60fps HW decoding, supports multiple formats
including H.265 10-bit, H264 and AVS+ HDR10
HLG HDR processing FHD 1080p 30fps HW encoding, H.264
Video FilesMKV, WMV, VC-1, SP, MP, AP, MPG, MPEG, DAT, AVI, MOV, ISO, MP4, RM
Video CodecVP9-10, H.265 uo to 4Kx2K@60fps,h.265
WMV, MPEG-1, AVS, Realvideo up tp 1080p@60fps
Audio FilesMP3, WMA, AAC, WAV, OGG, AC3, FLCA
Image FilesJPG, JPEG, MJPEG, PNG, GIF
Video Bitrate20,000 Kbps 이하
rootingroot, unroot 펌웨어 선택 가능
RTCReal Time Control 시스템으로 제품의 전원 on/off, reboot 시간 설정 가능
화면 회전기능0, 90, 180, 270 설정 가능
자동 로그 캐치시스템 로그 저장 기능
ShopVodLite 기능기본 내장된 광고용 솔루션
WOL 기능wake on lan, 네트워크를 이용한 원격 부팅 기능
ADB 기능유선 - OTG 단자, 무선 - 네트워크 를 이용해 안드로이드 디버깅 가능
플랫폼 키 제공플랫폼 키를 이용한 시스템 권한 사용가능
지원 언어한국어, 영어, 독일어 등 안드로이드에서 지원가능한 모든 언어


  • 리모컨 기능 안내




키

이름

설명


전원 버튼

1. 짧게 누르면 슬립 모드로 전환

2. 길게 누르면 전원 OFF


FN버튼

TV리모컨의 버튼을 복사하는 기능


이전 버튼

이전 파일 재생


다음 버튼

이전 파일 재생


볼륨 다운 버튼

재생되는 음원의 소리를 줄임


볼륨 업 버튼

재생되는 음원의 소리를 높임


홈 버튼

초기 메인 화면으로 이동


뒤로 가기 버튼

메뉴 및 기능 등 이전으로 이동


방향 버튼
OK 버튼

방향버튼 : 버튼을 누르면 이동

OK 버튼 : 아이콘 및 파일을 선택한 후 버튼을 누르면 실행


메뉴 버튼

메뉴로 이동



마우스 버튼

마우스 모드 on/off 조절

숫자 버튼

숫자 입력

 TV Leaming

해당 기능은 하단에서 정확한 사용 방법을 확인하실 수 있습니다.




  • TV Leaming 모드 방법(TV 리모컨 기능 복사)



1) 리모컨 우측 상단의 FN버튼을 3~4초 누르면 버튼이 빨간색으로 점등됩니다.

2) 리모컨의 4개의 버튼 중 복사를 원하는 버튼을 눌러주면 FN버튼이 점멸됩니다.

3) KIO AK 43,55 리모컨과 원하는 기능이 탑재된 리모컨을 서로 마주보게 하고 복사를 원하는 기능의 버튼을 여러 번 눌러줍니다.

4) 원하는 기능이 복사가 완료되면 FN버튼이 지속적으로 점등됩니다.

5) FN버튼을 한번 더 누르면 다시 점멸되며 이어서 리모컨 기능 복사가 가능합니다.

    (원하지 않으면 점멸되는 상태에서 FN버튼을 한번 더 눌러주면 LED가 소등됩니다.

크라이저의 모든 제품은 USB를 꽂으면 바로 자동으로 반복 재생 시작

만일 자동 재생이 되지 않을 시 콘텐츠 파일을 USB 가장 상단으로 이동 필요(파일링X)

설정 > 백업 및 초기화 > 공장초기화

아래 글에서 확인 가능합니다.

airoid2 단축키 복사 방법 알아보기

크라이저 시스템즈에서는 펌웨어 신규 개발 및 유지, 보수, 업그레이드 등 전반적인 개발을 도와드립니다.

자세한 상담을 받고 싶으시다면, 상황과 목적, 필요 기능 등을 자세하게 기재하여 1599-1607 또는

크라이저 시스템즈 홈페이지에서 문의 부탁드립니다.

크라이저 시스템즈에서는 기기의 기능 커스텀도 도와드리고 있습니다.


개발 가능한 커스텀인지는 희망하시는 기능을 자세하게 문의해주시면,  사내 논의 후 안내해 드립니다.

크라이저 시스템즈 홈페이지에서 문의할 수 있습니다.
